DELLEMC UNITY系列儲存更換控制器備用電池（BBU)

DELLEMC UNITY系列儲存是VNX系列新一代產品，更換BBU電池不像VNX系列，VNX系列電池在機框外側，可以單獨拆卸電池更換，相對比較容易。 UNITY電池有點像VNXe存儲，更換BBU需要拆卸控制器，這需要工程師操作比較小心。首先要確認BBU故障，透過SP控制器警報燈或直接進系統確認。
第一步，系統下確認BBU故障，並讓對應的SP控制器進入服務模式

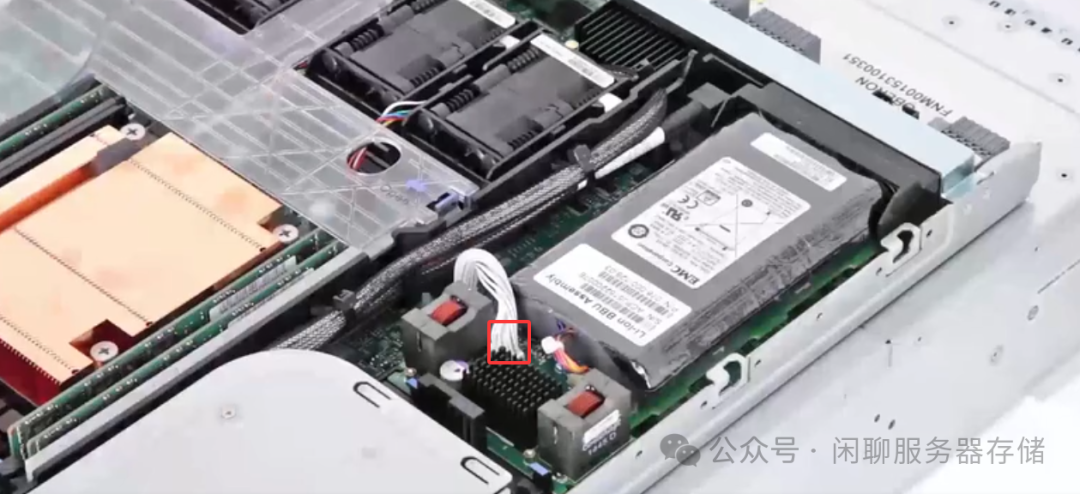

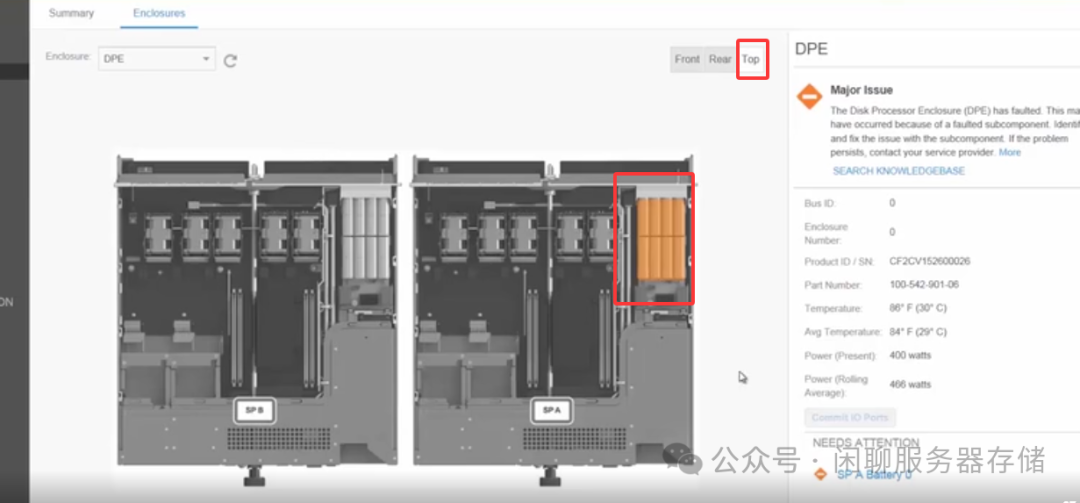

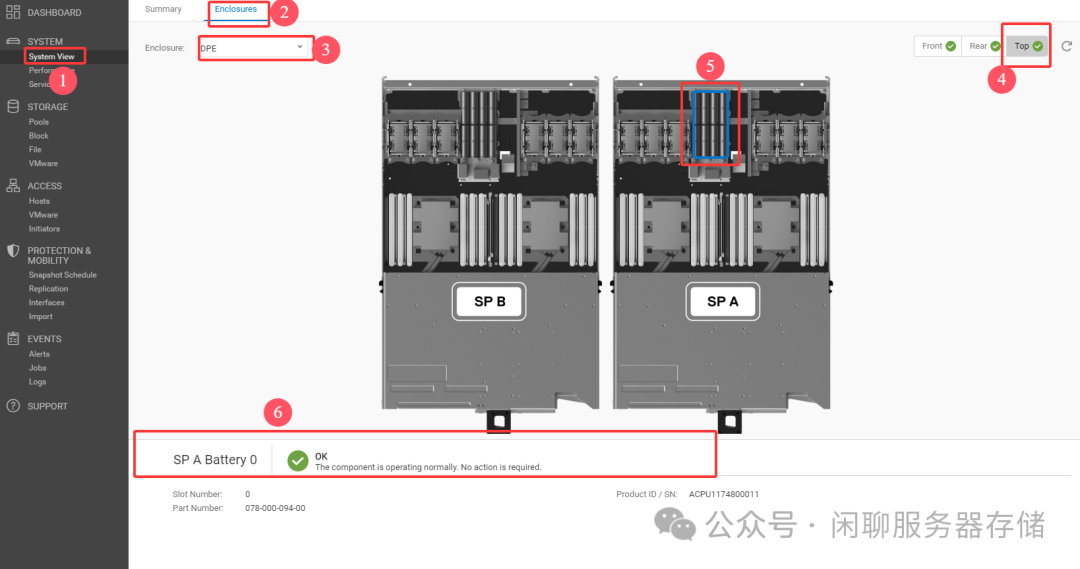

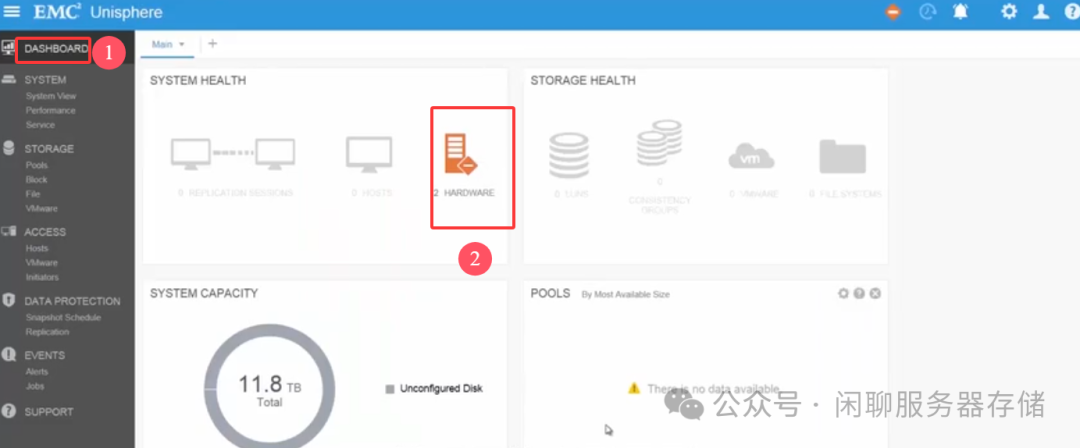

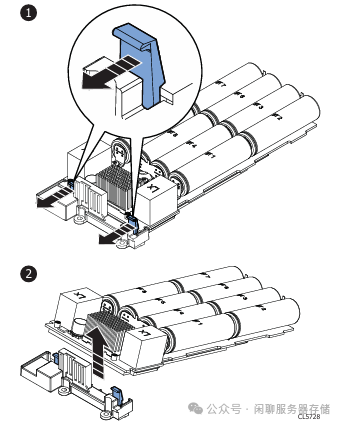

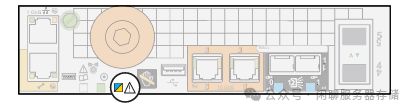

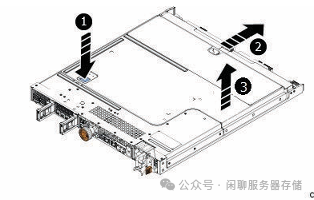

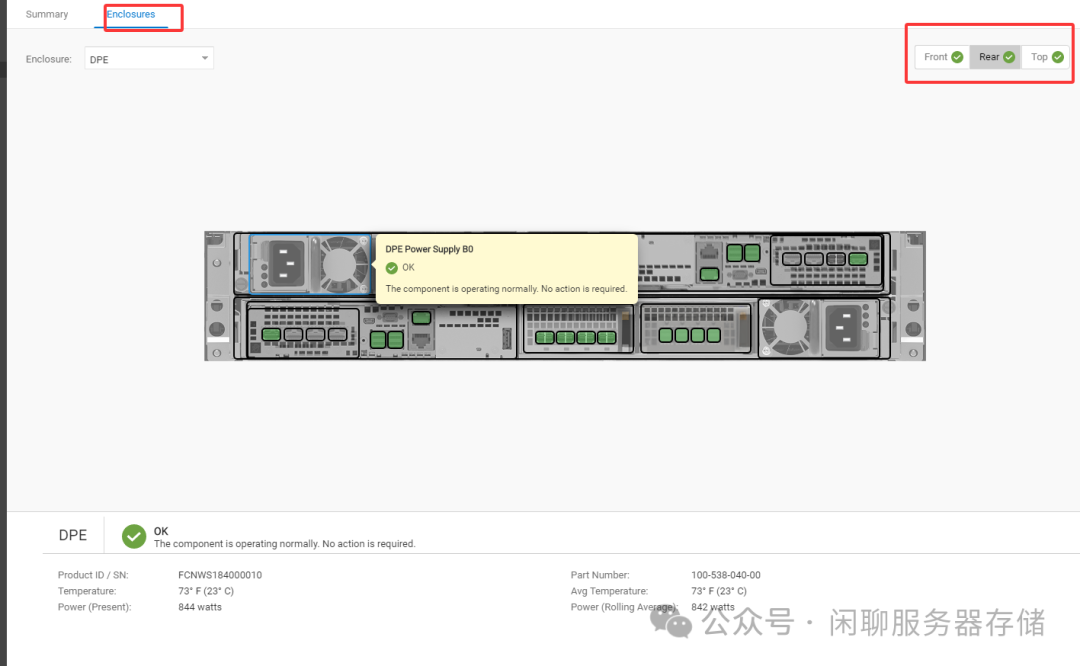

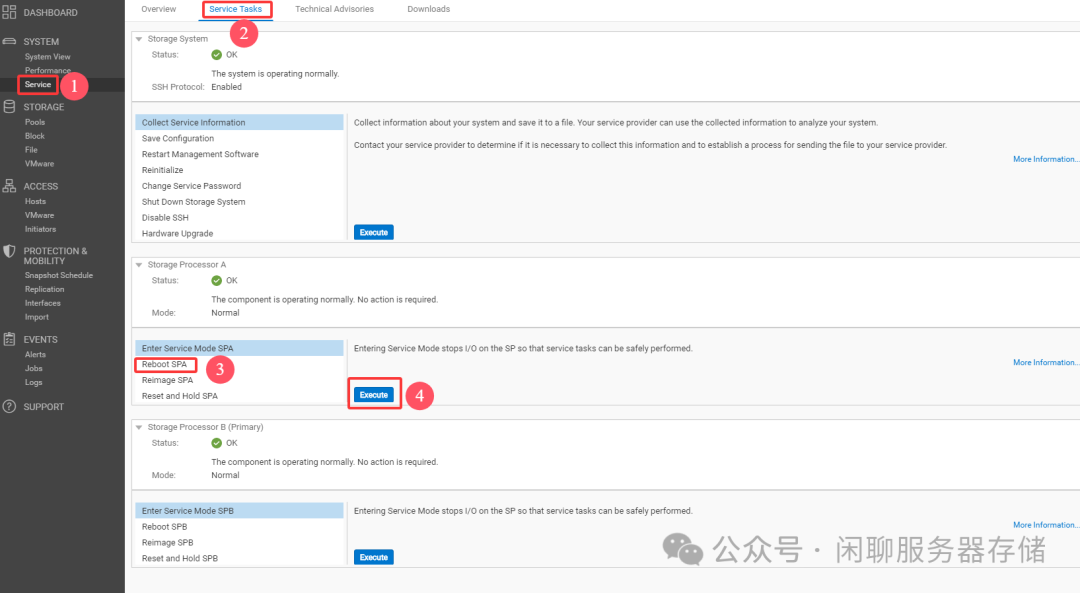

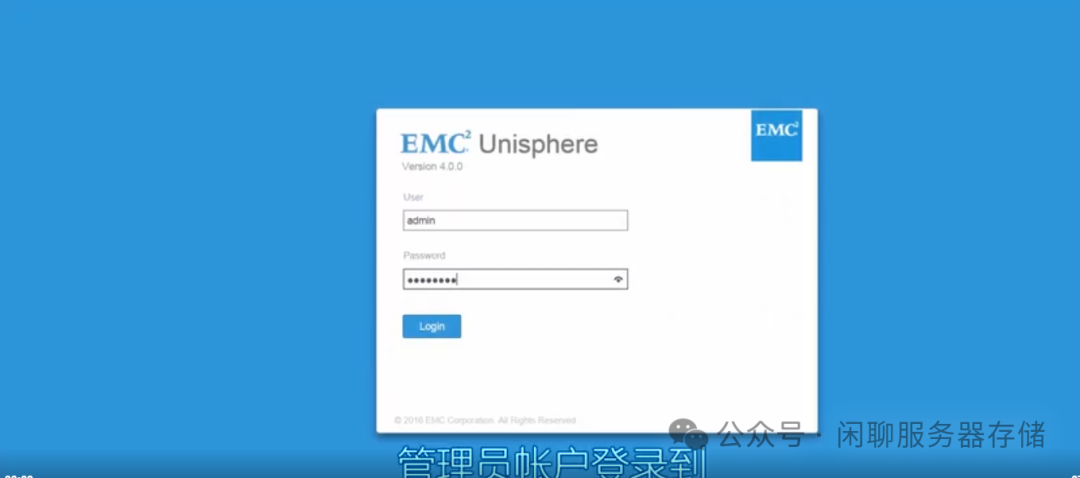

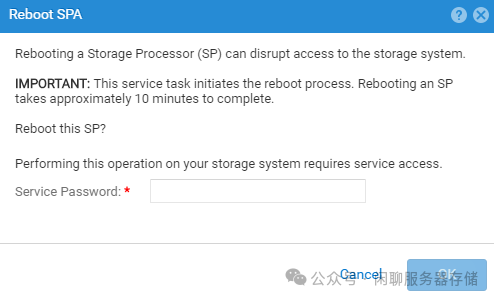

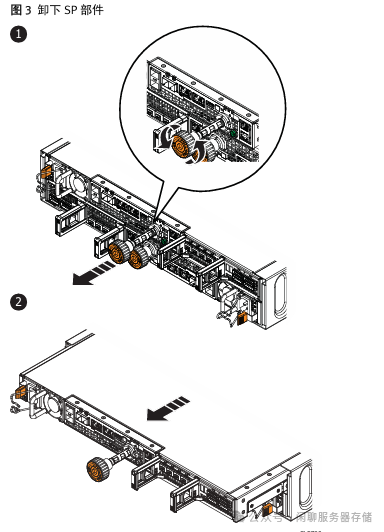

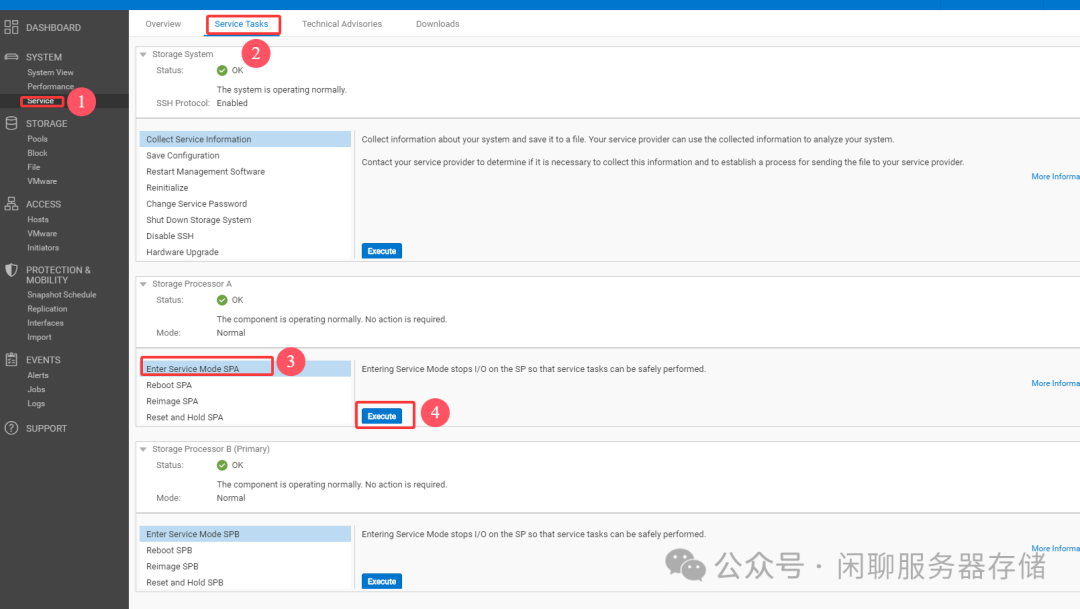

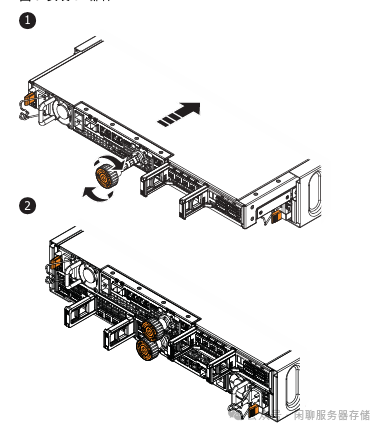

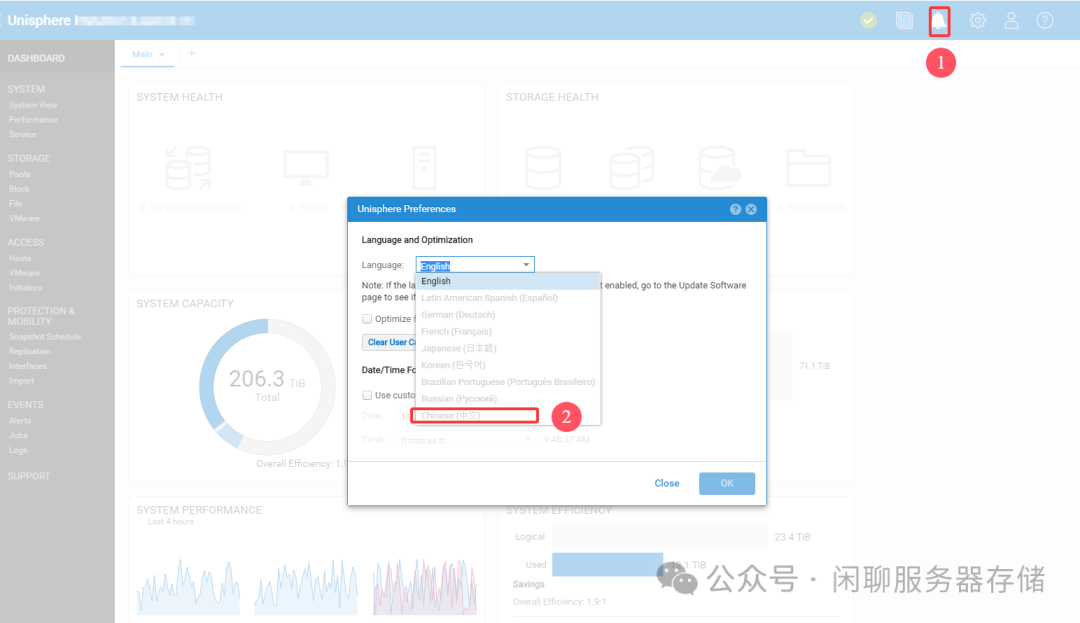

1. 先用管理員帳號和密碼登入Unisphere。2. 進系統後，不熟悉英文的朋友可以透過下面方式更換語言，習慣英文系統的可以忽略此步（英文系統描述更精確）3. 進入控制面板，看下硬體模組，然後看下報錯訊息點選進去有詳細的硬體報錯資訊。4. 進存儲系統模組，上邊有詳細的硬體信息，右邊是正面，背面，內部所有硬件信息，綠色正常，橙色就是需要更換的部件。點擊TOP進入，查看損壞部件，有詳細信息，這個是顯示SPA BBU需要更換。5. 確認SPA BBU損壞，需要更換，首先要把SPAF進入服務模式。依序點選「服務」–「服務任務」–SPA控制器「進入服務模式」–輸入服務密碼進入服務模式。注意注意：一定確認好是SP是A還是B。6. 將主儲存處理器置於服務模式後，Unisphere 在管理服務轉移到其他SP 時將變得暫時無回應（約一分鐘）。然後到硬體機櫃旁，找到進入服務模式的SPA，在繼續下一項任務之前，請等待，直到SPA 故障指示燈呈現琥珀色和藍色交替閃爍。當SP 處於「服務模式」且為通電狀態時，SP 故障指示燈將交替顯示琥珀色和藍色。第二步，更換故障BBU電池當下面警告燈亮起，請勿卸下SP 控制器。1. 拆卸SP控制器，將進入服務模式的SP I/O線材和電源線做標記，先拔掉電源線，並依序拔出I/O線纜。2. 將扭力限位螺絲手柄從SP零件中拉出(1)，逆時針轉動手柄，從儲存模組中釋放SP零件3. 核實所有SP零件LED指示燈均已熄滅，以確保在從DPE卸下SP 後，SP已完全關機。 在斷開SP部件的電源連接後，該部件需要大約三分鐘才會耗盡內部電量。4. 拆下SP的頂蓋，在向下推動藍色釋放按鈕(1)，將頂蓋向後滑約1 公分直至其停止(2)，上提起頂蓋，並將其從SP 部件中卸下(3)。5. 拆卸SP上的BBU電池，先把電池電纜拔掉。6. 用一隻手壓緊總線模組電池底座上的兩個固定扣環(1)，同時，用另一隻手以一定角度向上抬起總線模組上電池的正面，並將其從主機板上卸下(2)。第三步，安裝BBU電池1. 以上方相反的順序依序安裝好BBU，並把控制器回復原裝。2. 將SP部件對準記憶體機框插槽，並將其滑入插槽，直到其停止(1)。 順時針轉動橘色扭力限位螺絲手柄，直到聽到手柄發出咔噠聲(1)。咔噠聲表示已到達扭矩限位並且SP 部件已固定到存儲模組中。 將橘色扭力限位螺絲把手推入SP零件，直到聽到手把發出喀喀聲(2)。咔噠聲表示螺絲手柄已固定到部件中3. 依序還原所有I/O線纜，最後插入電源線。4. 將SP 重新插入系統後等待約10-15 分鐘，以便允許完全重新啟動進入服務模式，並且繼續操作之前SP 故障指示燈將呈現琥珀色和藍色(1 hz) 交替閃爍。第四步，重啟SP使其進入正常模式1. 點選“服務”–“服務任務”–SPA”重啟”–“執行”2.輸入服務密碼執行重啟，大概20分鐘左右重啟完成。第五步，驗證更換後BBU正常1. 在Unisphere 中，選擇「系統視圖」。 2. 在「摘要」頁面上，確認系統狀態為「OK」。 3. 選擇“儲存模組”頁面。 4. 驗證電池備援單元在儲存模組視圖中是否顯示「OK」狀態。 選擇「儲存模組」下拉式選單中的DPE，然後選擇DPE 的「頂」視圖。尋找此儲存模組視圖中所示的新電池備援單元。狀態正常，更換完成。
